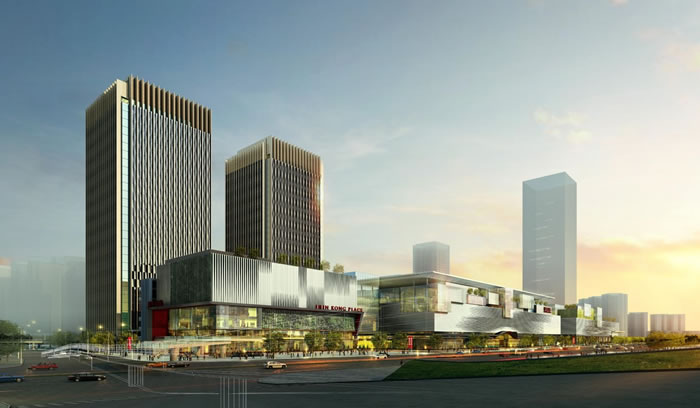

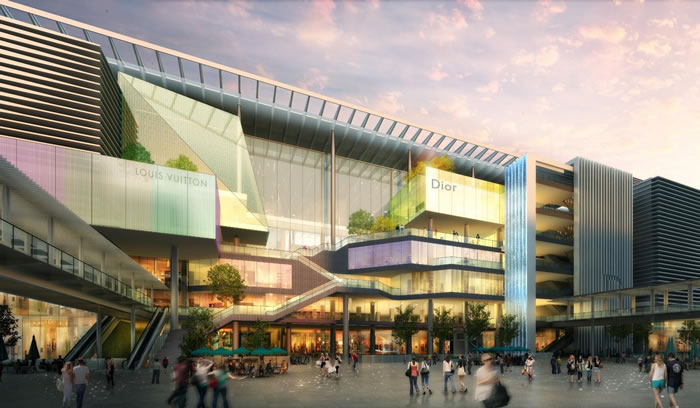

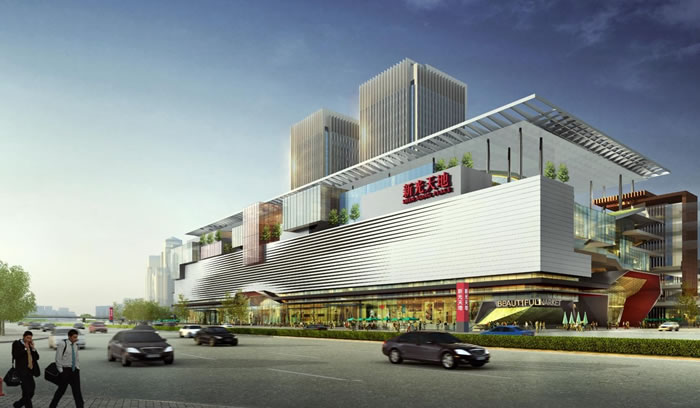

建設地點：重慶市渝北區新牌坊
建設內容及規模：包括大型商業、高層寫字樓、中型商業、地下五層車庫及交通樞紐、風情大道等在內的高標準大型城市綜合體。總建筑面積約78萬m2
項目BIM設計亮點：
1、在施工前解決碰撞、校核圖紙、深化設計。
2、從完全協調的BIM模型中導出二維施工圖、綜合管線圖、預留洞口圖，用于施工。
3、利用BIM技術，提高業主的客戶體驗，輔助業主全方位追蹤施工過程；節約成本，縮短工期。
4、利用BIM進行可視化溝通應用，提高信息溝通的準確性，為各參建方提供一個高效的溝通平臺，促成相互協作的決策。
5、利用BIM進行變更管理、4D施工進度跟蹤、施工方案論證、施工流程及工藝模擬、復雜構件預制加工管理、現場平面規劃、材料用量及進場管理、安全防護規劃管理、質量檢驗、工程量統計等。
6、完成具有豐富數據集和信息的參數化三維模型，為建筑物運營階段提供準確的物業運維平臺及數據信息。
• 地下室管線優化后，與原設計比較，100%以上的管線標高全部變化，優化后標高統一并排走共用支架，有 30%以上的管線水平位置修改變化，優化后縮短走向距離或走共用支架。
• 深化后地下室管線支架用量減少40%以上。
• 深化后地下室管線精準定位，工序前后明確，降低90%的返工量，從而提高施工效率。
• 地下室管線深化后二次結構預留孔洞全部敲定，降低砸墻敲洞80%的費用。
