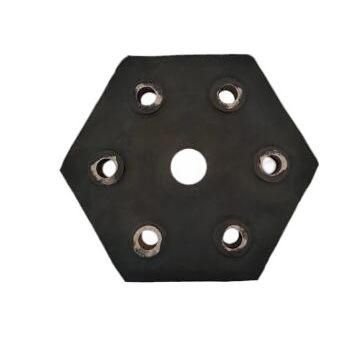

撓性盤（振動設備專*）

撓性盤（振動行業多稱橡膠撓性盤 / 撓性片）是振動篩、激振器、給料機等設備上的彈性傳動連接部件，重要作用是傳遞扭矩、補償兩軸安裝 / 運行偏差、緩沖吸振，保護電機與軸承，延長整機壽命。

一、重要定義與用途

· 本質：以橡膠 / 聚氨酯為彈性主體，內嵌金屬定位套與加強纖維的柔性聯軸器，屬?gòu)椥赃B接范疇。

· 重要功能

o 補償軸向、徑向、角向偏移（安裝誤差 + 振動熱脹）；

o 緩沖吸振，降低沖擊與噪聲；

o 過載保護，避免軸、軸承、電機過早損壞。

· 典型場景? 振動篩激振器與電機軸連接（*常用）? 振動給料機、倉壁振動器傳動連接? 管道 / 輸送系統柔性軟連接（易混稱，需區分）

安裝與維護（防故障）

安裝規范

1. 安裝前清潔軸端、鍵槽與撓性盤內孔，無油污、毛刺。

2. 百分表 / 激光對中，徑向與角向偏差≤0.05~0.10mm，避免偏載。

3. 冷裝 / 熱裝（180~200℃加熱鋼件），禁止鐵錘直接敲擊，用銅棒緩沖。

4. 螺栓按對角順序均勻緊固，扭矩按廠家要求，確保受力均勻。

常見故障與處理

表格

選型要點（避免失效）

1. 扭矩匹配：按設備功率與轉速計算所需扭矩，選撓性盤額定扭矩≥計算扭矩 ×1.3~1.5 安全系數。

2. 軸徑適配：確認兩端軸徑，匹配撓性盤軸孔范圍，優先用 H7/js6 配合，保證定心又便于拆裝。

3. 偏差補償：軸向 ±3mm、徑向≤0.5mm、角向≤1° 為常規范圍，需覆蓋設備實際偏差。

4. 工況適配

o 重載 / 高頻振動：選聚氨酯材質，加厚彈性體；

o 粉塵 / 潮濕環境：選耐磨損、耐腐蝕材質；

o 高溫 / 油霧環境：選耐高溫橡膠（如 NBR）。
